耐熱マスキングプラグ
Qボルト/穴なしQボルト/Qナット/Qキャップ
用途
- 粉体塗装
- ブラスト加工
- アルマイト
- 焼付けをしない塗装
特徴

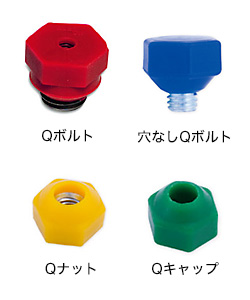

- Qボルト
・ボルト（鉄）とシリコンが一体になったプラグです。
・ネジ穴の入口に密着するため電着塗装に最適です。
・上面のネジ穴に別売のアイボルトを組み合わせることで吊り下げもでき通電も確保。 - 穴なしQボルト
・上面のネジ穴がないQボルトです。 - Qナット
・六角ナットが入ったQボルトです。
・ネジシャフトやボルトと組み合わせてお使いいただけます。 - Qキャップ
・市販の六角ボルトやナットにかぶせるシリコン製キャップです。
・必要な長さのボルトと組み合わせてお使いください。
製品詳細

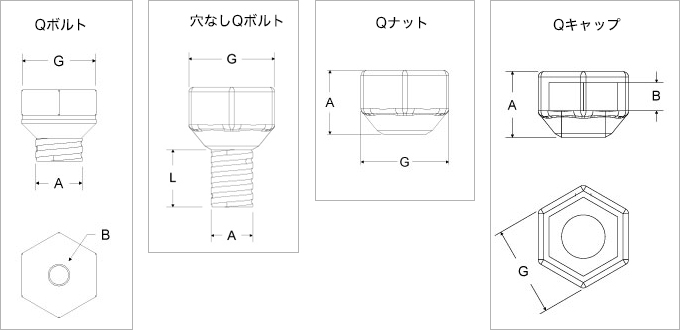

| 材質 | 耐熱温度(30分目安) | 対応サイズ | 被せるタイプ | 差し込むタイプ |
|---|---|---|---|---|
| シリコン／鉄 | 220 | ○ | ○ |
■Qボルト
※2024年12月1日に価格改定を実施する予定です。
| パック販売 | ボックス販売 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | G | B | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| M3 | 6 | M4 | ピンク | QB 03-P （HEAS3-P） |
10 | 550 | 610 | QB 03 （HEAS3-B） |
1,000 | 37,500 | 40,500 |
| M4 | 7 | M4 | 白 | QB 04-P （HEAS4-P） |
10 | 650 | 720 | QB 04 （HEAS4-B） |
1,000 | 45,000 | 48,600 |
| M5 | 8 | M4 | 緑 | QB 05-P （HEAS5-P） |
10 | 760 | 840 | QB 05 （HEAS5-B） |
1,000 | 55,000 | 59,400 |
| M6 | 10 | M4 | 青 | QB 06-P （HEAS6-P） |
10 | 880 | 970 | QB 06 （HEAS6-B） |
200 | 14,000 | 15,200 |
| M8 | 13 | M4 | 黄 | QB 08-P （HEAS8-P） |
10 | 980 | 1,080 | QB 08 （HEAS8-B） |
200 | 16,000 | 17,300 |
| M10 | 16 | M4 | 茶 | QB 10-P （HEAS10-P） |
10 | 1,200 | 1,320 | QB 10 （HEAS10-B） |
200 | 20,000 | 21,600 |
| M12 | 18 | M5 | 赤 | QB 12-P （HEAS12-P） |
10 | 1,750 | 1,930 | QB 12 （HEAS12-B） |
100 | 15,000 | 16,200 |
| M14 | 24 | M6 | 青 | QB 14-P （HEAS14-P） |
1 | 240 | 270 | QB 14 （HEAS14-B） |
50 | 9,500 | 10,300 |
| M16 | 24 | M6 | 黄 | QB 16-P （HEAS16-P） |
1 | 280 | 310 | QB 16 （HEAS16-B） |
50 | 11,500 | 12,500 |
| M20 | 30 | M8 | 緑 | QB 20-P （HEAS20-P） |
1 | 400 | 440 | QB 20 （HEAS20-B） |
50 | 16,500 | 17,900 |
| M22 | 32 | M8 | 黄 | QB 22-P （HEAS22-P） |
1 | 600 | 660 | QB 22 （HEAS22-B） |
20 | 10,000 | 10,800 |
| M24 | 36 | M8 | 青 | QB 24-P （HEAS24-P） |
1 | 700 | 770 | QB 24 （HEAS24-B） |
20 | 11,500 | 12,500 |
| G1/8 | 16 | M6 | 茶 | QB G1/8-P （HEASG18-P） |
10 | 2,200 | 2,420 | QB G1/8 （HEASG18-B） |
200 | 30,000 | 32,400 |
| G1/4 | 20 | M6 | 黄 | QB G1/4-P （HEASG14-P） |
1 | 380 | 420 | QB G1/4 （HEASG14-B） |
50 | 13,000 | 14,100 |
| G3/8 | 26 | M6 | ピンク | QB G3/8-P （HEASG38-P） |
1 | 550 | 610 | QB G3/8 （HEASG38-B） |
20 | 7,400 | 8,000 |
| G1/2 | 28 | M6 | グレー | QB G1/2-P （HEASG12-P） |
1 | 600 | 660 | QB G1/2 （HEASG12-B） |
20 | 8,200 | 8,860 |
| G3/4 | 33 | M6 | オレンジ | QB G3/4-P （HEASG34-P） |
1 | 680 | 750 | QB G3/4 （HEASG34-B） |
10 | 4,600 | 4,970 |
| G1 | 40 | M6 | 白 | QB G1-P （HEASG1-P） |
1 | 800 | 880 | QB G1 （HEASG1-B） |
10 | 5,400 | 5,840 |
| M8×0.75 | 13 | M4 | 青 | QB M8×0.75-P （HEASG8-2-P） |
10 | 1,500 | 1,650 | QB M8×0.75 （HEASG8-2-B） |
200 | 21,000 | 22,700 |
| M10×1.0 | 16 | M4 | 緑 | QB M10×1.0-P （HEASG10-2-P） |
10 | 1,800 | 1,980 | QB M10×1.0 （HEASG10-2-B） |
200 | 25,000 | 27,000 |
■穴なしQボルト
※2024年12月1日に価格改定を実施する予定です。
| パック販売 | ボックス販売 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | G | B | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| M3 | 9.5 | 2.5 | ピンク | QBB 03-P （－） |
10 | 400 | 440 | QBB 03 （－） |
1,000 | 30,000 | 32,400 |
| M4 | 11.0 | 3.0 | 白 | QBB 04-P （－） |
10 | 500 | 550 | QBB 04 （－） |
1,000 | 38,000 | 41,100 |
| M5 | 11.9 | 4.0 | 緑 | QBB 05-P （－） |
10 | 600 | 660 | QBB 05 （－） |
750 | 33,000 | 35,700 |
| M6 | 13.9 | 4.0 | 青 | QBB 06-P （－） |
10 | 700 | 770 | QBB 06 （－） |
500 | 27,000 | 29,200 |
| M8 | 16.8 | 3.5 | 黄 | QBB 08-P （－） |
10 | 800 | 880 | QBB 08 （－） |
250 | 16,000 | 17,300 |
| M10 | 20.5 | 5.0 | 茶 | QBB 10-P （－） |
10 | 1,000 | 1,100 | QBB 10 （－） |
150 | 12,000 | 13,000 |
| M12 | 22.5 | 5.0 | 赤 | QBB 12-P （－） |
10 | 1,500 | 1,650 | QBB 12 （－） |
100 | 12,000 | 13,000 |
■Qナット
※2024年12月1日に価格改定を実施する予定です。
| パック販売 | ボックス販売 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| G | A | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| 9.5 | 7.5 | ピンク | QBN 03-P （－） |
10 | 350 | 390 | QBN 03 （－） |
1,000 | 28,000 | 30,300 |
| 11.0 | 8.1 | 白 | QBN 04-P （－） |
10 | 450 | 500 | QBN 04 （－） |
1,000 | 34,000 | 36,800 |
| 11.9 | 9.1 | 緑 | QBN 05-P （－） |
10 | 500 | 550 | QBN 05 （－） |
1,000 | 38,000 | 41,100 |
| 13.9 | 10.2 | 青 | QBN 06-P （－） |
10 | 600 | 660 | QBN 06 （－） |
1,000 | 44,000 | 47,600 |
| 16.8 | 12.3 | 黄 | QBN 08-P （－） |
10 | 700 | 770 | QBN 08 （－） |
500 | 30,000 | 32,400 |
| 20.5 | 13.4 | 茶 | QBN 10-P （－） |
10 | 900 | 990 | QBN 10 （－） |
150 | 12,000 | 13,000 |
| 22.5 | 14.3 | 赤 | QBN 12-P （－） |
10 | 1,200 | 1,320 | QBN 12 （－） |
100 | 9,500 | 10,300 |
■Qキャップ
※2024年12月1日に価格改定を実施する予定です。
| パック販売 | ボックス販売 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| G | A | B | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| 9.5 | 7.5 | 1.9 | ピンク | QBB 03 A-P （－） |
10 | 200 | 220 | QBB 03 A （－） |
1,000 | 16,000 | 17,300 |
| 11.0 | 8.1 | 2.6 | 白 | QBB 04 A-P （－） |
10 | 250 | 280 | QBB 04 A （－） |
1,000 | 20,000 | 21,600 |
| 11.9 | 9.1 | 3.4 | 緑 | QBB 05 A-P （－） |
10 | 300 | 330 | QBB 05 A （－） |
1,000 | 24,000 | 26,000 |
| 13.9 | 10.2 | 3.8 | 青 | QBB 06 A-P （－） |
10 | 350 | 390 | QBB 06 A （－） |
1,000 | 28,000 | 30,300 |
| 16.8 | 12.3 | 5.2 | 黄 | QBB 08 A-P （－） |
10 | 450 | 500 | QBB 08 A （－） |
500 | 17,000 | 18,400 |
| 20.5 | 13.4 | 6.2 | 茶 | QBB 10 A-P （－） |
10 | 700 | 770 | QBB 10 A （－） |
150 | 7,500 | 8,100 |
| 22.5 | 14.3 | 7.2 | 赤 | QBB 12 A-P （－） |
10 | 800 | 880 | QBB 12 A （－） |
100 | 6,400 | 6,920 |
※2024年12月1日に価格改定を実施する予定です。
- ※樹脂成型品につき、多少の寸法誤差が生じます。
- ※耐熱温度は目安です。
- ※ご使用に際しては、サンプルでお試しになることをお勧めします。
- ※色は予告なく変更する場合があります。
- ※上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
- ※サンプルのご依頼や、商品に関するお問い合わせはお電話・FAX・フォームにてお願い致します。ご連絡の際は番号をお間違えの無いようにご注意下さい。
