耐熱マスキングプラグ
円錐プラグ
用途
- 粉体塗装
- 電着塗装
- ブラスト加工
- 電気メッキ
- アルマイト
- プラスチック塗装
- 焼付けをしない塗装
特徴

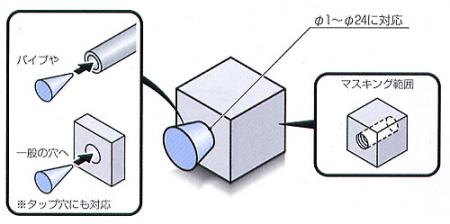

- 最もサイズバリエーションが豊富なベーシックタイプです。
- 穴やネジ部のどちらにもお使いいただけます。
製品詳細
| 材質 | 耐熱温度(30分目安) | 対応サイズ | 被せるタイプ | 差し込むタイプ |
|---|---|---|---|---|
| シリコーン | 220 | φ1〜φ24 | − | ○ |
※2024年12月1日に価格改定を実施する予定です。
| パック販売 | ボックス販売 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 対応 ネジ径 |
d-D | L | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| 0.4-1.6 | 15.9 | 黒 | GK 0063X0625-P （HBAS16-P） |
10 | 120 | 140 | GK 0063X0625 （HBAS16-B） |
1,000 | 7,500 | 8,100 | |
| 0.5-2.0 | 19.1 | 青 | GK 0078X0750-P （HBAS20-P） |
10 | 120 | 140 | GK 0078X0750 （HBAS20-B） |
1,000 | 7,500 | 8,100 | |
| 0.8-2.5 | 15.9 | 黄 | GK 0100X0625-P （HBAS25-P） |
10 | 120 | 140 | GK 0100X0625 （HBAS25-B） |
1,000 | 7,500 | 8,100 | |
| 0.8-2.5 | 25.4 | 黄 | GK 0100X1000-P （HBAS25-2-P） |
10 | 120 | 140 | GK 0100X1000 （HBAS25-2-B） |
1,000 | 7,500 | 8,100 | |
| M3 | 1.6-3.2 | 15.9 | ピンク | GK 0125X0625-P （HBAS32-P） |
10 | 120 | 140 | GK 0125X0625 （HBAS32-B） |
1,000 | 7,500 | 8,100 |
| 2.8-4.7 | 10 | 乳白 | GK 0187X0394-P （HBAS47-3-P） |
10 | 160 | 180 | GK 0187X0394 （HBAS47-3-B） |
1,000 | 10,000 | 10,800 | |
| M4 | 1.6-4.7 | 15.9 | 白 | GK 0187X0625-P （HBAS47-P） |
10 | 180 | 200 | GK 0187X0625 （HBAS47-B） |
1,000 | 11,500 | 12,500 |
| 1.6-4.7 | 19.1 | 茶 | GK 0187X0750-P （HBAS47-2-P） |
10 | 180 | 200 | GK 0187X0750 （HBAS47-2-B） |
1,000 | 11,500 | 12,500 | |
| 1.2-4.8 | 55.9 | グレー | GK 0188X2200-P （HBAS48-P） |
10 | 220 | 250 | GK 0188X2200 （HBAS48-B） |
1,000 | 16,000 | 17,300 | |
| 1.2-5.0 | 27.9 | 緑 | GK 0197X1100-P （HBAS50-P） |
10 | 180 | 200 | GK 0197X1100 （HBAS50-B） |
1,000 | 11,500 | 12,500 | |
| 1.6-5.1 | 19.1 | 青 | GK 0200X0750-P （HBAS51-P） |
10 | 180 | 200 | GK 0200X0750 （HBAS51-B） |
1,000 | 11,500 | 12,500 | |
| 1.2-5.5 | 38.1 | ピンク | GK 0216X1500-P （HBAS55-P） |
10 | 220 | 250 | GK 0216X1500 （HBAS55-B） |
1,000 | 16,000 | 17,300 | |
| 4.7-5.5 | 6.4 | 紫 | GK 0218X0250-P （HBAS55-2-P） |
10 | 180 | 200 | GK 0218X0250 （HBAS55-2-B） |
1,000 | 11,500 | 12,500 | |
| 対応 ネジ径 |
d-D | L | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| M5 | 3.2-6.4 | 19.1 | 緑 | GK 0250X0750-P （HBAS64-P） |
10 | 220 | 250 | GK 0250X0750 （HBAS64-B） |
1,000 | 16,000 | 17,300 |
| 3.2-6.4 | 25.4 | 茶 | GK 0250X1000-P （HBAS64-2-P） |
10 | 280 | 310 | GK 0250X1000 （HBAS64-2-B） |
1,000 | 19,000 | 20,600 | |
| M6 | 4.7-8.7 | 15.9 | 青 | GK 0343X0625-P （HBAS87-P） |
10 | 280 | 310 | GK 0343X0625 （HBAS87-B） |
1,000 | 19,000 | 20,600 |
| 4.7-8.7 | 25.4 | 茶 | GK 0343X1000-P （HBAS87-2-P） |
10 | 380 | 420 | GK 0343X1000 （HBAS87-2-B） |
1,000 | 27,000 | 29,200 | |
| 4.5-9.0 | 25 | 白 | GK 0354X0984-P （HBAS90-P） |
10 | 380 | 420 | GK 0354X0984 （HBAS90-B） |
1,000 | 27,000 | 29,200 | |
| 6.4-9.5 | 12.7 | 黄 | GK 0375X0500-P （HBAS95-3-P） |
10 | 350 | 390 | GK 0375X0500 （HBAS95-3-B） |
1,000 | 25,000 | 27,000 | |
| M8 | 6.4-9.5 | 19.1 | 黄 | GK 0375X0750-P （HBAS95-P） |
10 | 380 | 420 | GK 0375X0750 （HBAS95-B） |
1,000 | 27,000 | 29,200 |
| 3.2-9.5 | 31.8 | 黄 | GK 0375X1250-P （HBAS95-2-P） |
10 | 440 | 490 | GK 0375X1250 （HBAS95-2-B） |
1,000 | 30,000 | 32,400 | |
| 6.0-10.0 | 20 | 青 | GK 0393X0787-P （HBAS100-2-P） |
10 | 500 | 550 | GK 0393X0787 （HBAS100-2-B） |
500 | 17,500 | 18,900 | |
| 5.0-10.0 | 48 | 白 | GK 0394X1890-P （HBAS100-P） |
10 | 700 | 770 | GK 0394X1890 （HBAS100-B） |
500 | 25,000 | 27,000 | |
| M10 | 6.4-11.1 | 25.4 | 茶 | GK 0437X1000-P （HBAS111-2-P） |
10 | 550 | 610 | GK 0437X1000 （HBAS111-2-B） |
500 | 19,000 | 20,600 |
| 8.7-11.1 | 17.5 | 黒 | GK 0438X0688-P （HBAS111-P） |
10 | 500 | 550 | GK 0438X0688 （HBAS111-B） |
500 | 17,500 | 18,900 | |
| M12 | 9.0-12.0 | 19 | 赤 | GK 0472X0748-P （HBAS120-P） |
10 | 600 | 660 | GK 0472X0748 （HBAS120-B） |
500 | 20,500 | 22,200 |
| 7.9-12.7 | 25.4 | 茶 | GK 0500X1000-P （HBAS127-P） |
10 | 700 | 770 | GK 0500X1000 （HBAS127-B） |
500 | 25,000 | 27,000 | |
| 3.2-12.7 | 50.8 | 茶 | GK 0500X2000-P （HBAS127-2-P） |
10 | 880 | 970 | GK 0500X2000 （HBAS127-2-B） |
200 | 13,000 | 14,100 | |
| 対応 ネジ径 |
d-D | L | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) | ||
| M14 | 9.5-14.3 | 25.4 | 青 | GK 0563X1000-P （HBAS143-P） |
10 | 760 | 840 | GK 0563X1000 （HBAS143-B） |
200 | 11,500 | 12,500 |
| 11.0-15.0 | 20 | 茶 | GK 0591X0787-P （HBAS150-2-P） |
10 | 820 | 910 | GK 0591X0787 （HBAS150-2-B） |
250 | 15,600 | 16,900 | |
| 10.0-15.0 | 25.4 | 紫 | GK 0594X1000-P （HBAS150-P） |
10 | 820 | 910 | GK 0594X1000 （HBAS150-B） |
200 | 12,500 | 13,500 | |
| M16 | 11.1-15.9 | 20.7 | 緑 | GK 0625X0813-P （HBAS159-P） |
10 | 820 | 910 | GK 0625X0813 （HBAS159-B） |
200 | 12,500 | 13,500 |
| 12.7-16.7 | 25.4 | 乳白 | GK 0656X1000-P （HBAS167-P） |
10 | 880 | 970 | GK 0656X1000 （HBAS167-B） |
200 | 13,000 | 14,100 | |
| M18 | 13.0-17.0 | 25.4 | 赤 | GK 0669X1000-P （HBAS170-P） |
10 | 880 | 970 | GK 0669X1000 （HBAS170-B） |
200 | 13,000 | 14,100 |
| 11.1-17.4 | 25.4 | 乳白 | GK 0687X1000-P （HBAS174-P） |
10 | 880 | 970 | GK 0687X1000 （HBAS174-B） |
200 | 13,000 | 14,100 | |
| M20 | 14.0-19.0 | 25.4 | 黒 | GK 0748X1000-P （HBAS190-P） |
10 | 980 | 1,080 | GK 0748X1000 （HBAS190-B） |
200 | 15,000 | 16,200 |
| 16.0-20.0 | 25.4 | 赤 | GK 0787X1000-P （HBAS200-P） |
10 | 1,100 | 1,210 | GK 0787X1000 （HBAS200-B） |
200 | 17,000 | 18,400 | |
| 15.9-20.6 | 25.4 | 茶 | GK 0812X1000-P （HBAS206-P） |
10 | 1,200 | 1,320 | GK 0812X1000 （HBAS206-B） |
100 | 9,500 | 10,300 | |
| 18.0-23.8 | 25.4 | 黄 | GK 0938X1000-P （HBAS238-P） |
10 | 1,300 | 1,430 | GK 0938X1000 （HBAS238-B） |
100 | 10,500 | 11,400 | |
| 22.4-25.1 | 20.2 | 乳白 | GK 0990X0795-P （HBAS251-P） |
10 | 1,300 | 1,430 | GK 0990X0795 （HBAS251-B） |
100 | 10,500 | 11,400 | |
| 20.0-26.0 | 25.4 | 乳白 | GK 1024X1000-P （HBAS260-P） |
10 | 1,400 | 1,540 | GK 1024X1000 （HBAS260-B） |
100 | 11,500 | 12,500 | |
| 25.0-31.0 | 30 | 乳白 | GK 1220X1181-P （HBAS310-P） |
1 | 280 | 310 | GK 1220X1181 （HBAS310-B） |
50 | 11,500 | 12,500 | |
※2024年12月1日に価格改定を実施する予定です。
※寸法公差は、ISO 3302-1 Class M4に準拠
- ※樹脂成型品につき、多少の寸法誤差が生じます。
- ※耐熱温度は目安です。
- ※ご使用に際しては、サンプルでお試しになることをお勧めします。
- ※色は予告なく変更する場合があります。
- ※上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
- ※サンプルのご依頼や、商品に関するお問い合わせはお電話・FAX・フォームにてお願い致します。ご連絡の際は番号をお間違えの無いようにご注意下さい。
